Fendt 106 - Werking 4X4 Systeem fendt 106S

Ik heb een vraag over het 4X4 systeem van een fendt 106S

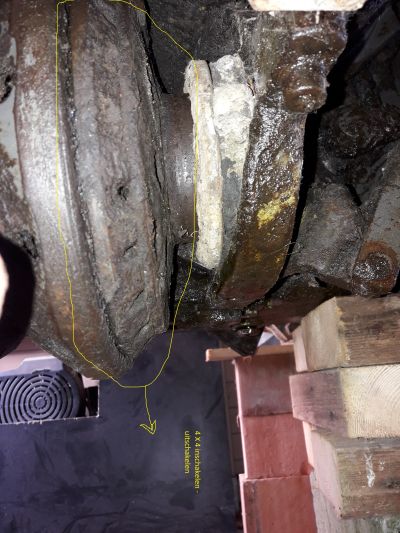

Bij ingeschakelde 4X4 veronderstel ik dat aangeduid onderaan op foto in de krans gaat.
Bij uitgeschakeld veronderstel ik dat deze er terug uit komt.
Nu heb ik bij de mijne het vermoeden dat deze in 4X4 blijft staan, ik kan namelijk in geen geval de cardanas naar voor tegen houden.
Heb dit echter enkel getest op werking door deze op blokken te zetten.
Fendt 106 S Christoph

Bijlages

(klik om te vergroten)

Reacties

fendt fix fan
Ik kijk graag even mee (ben wel nieuwsgierig naar de werking)
basia
Zelf heb ik er geen ervaring mee ; maar het werkt met een frictie plaat die gekoppeld word met inschakelen .

(zal wel een uitleg of filmpje op you-tube staan ; maar dat zoekt @Wimsumar wel even voor ons op )
Sjon
4WD word bijna altijd geschakeld met een platenkoppeling. Dat je de cardanas niet kan tegenhouden komt doordat deze vast zit aan de vooras en dus met de voorwielen meedraait.
@Sjon hij staat op blokken, dus, de voorwielen zouden niet mogen draaien bij uitgeschakelde 4X4.
basia
Kwam dezelfde vraag tegen op een Duits forum ; www.fendt-oldtimer.de.
Misschien kun je daar wat mee ?

Of even via google ; fendt allrad kupplung .
Staat ook veel over dit item
fendt farmer309c
Ik zal straks eens kijken bij onze 102 4x4
fendt farmer309c

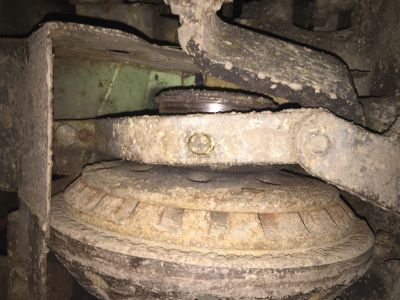

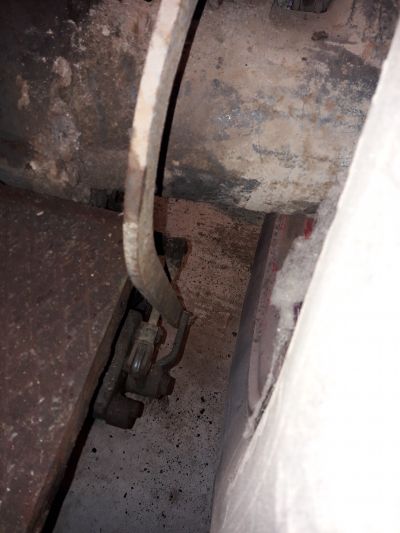

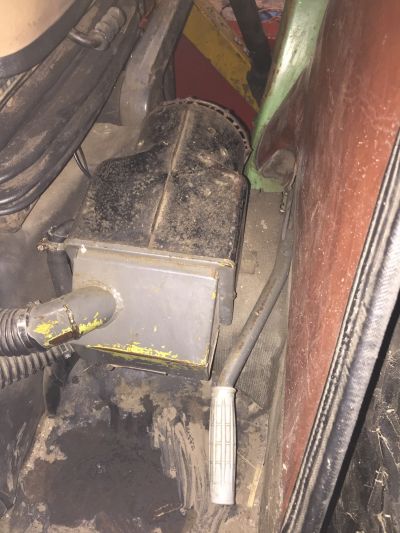

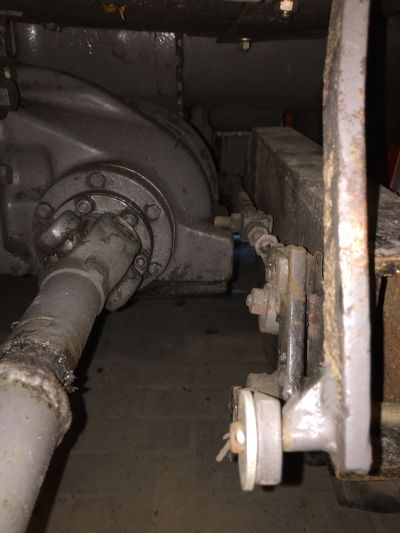

@Fendt 106 S Christoph ik ben er even onder gekropen en deze foto's zijn dat de 4x4 uit staat

(klik om te vergroten)

(klik om te vergroten)

fendt farmer309c

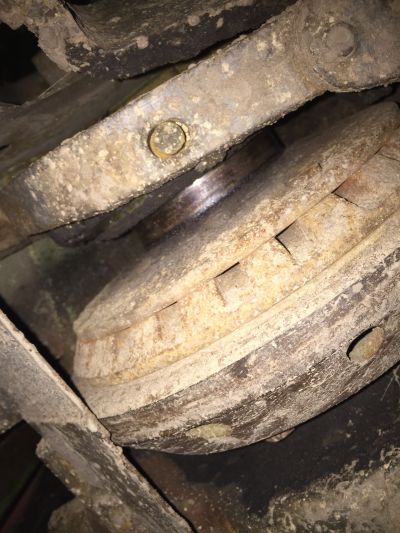

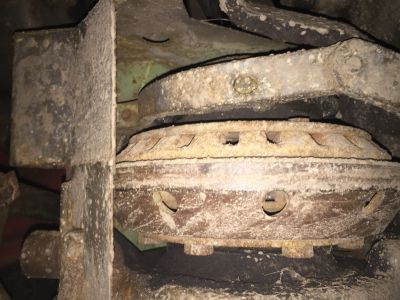

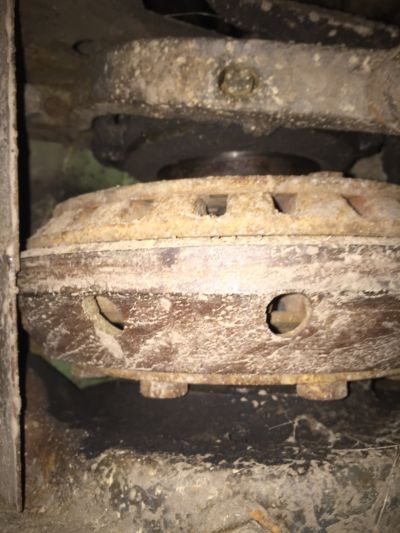

En hier staat de 4x4 op

(klik om te vergroten)

(klik om te vergroten)

@fendt farmer309c Dit is zoals bij mij.
Alleen bij mij veel vuiler, zal deze dus eerst eens grondig reinigen.
Je kan hier dus niet aan zien of deze is ingeschakeld of uitgeschakeld.
Enkel dat de "koperen" ring tegen de plaat drukt
fendt farmer309c
@Fendt 106 S Christoph ja maar dat kan ook misschien dat de tractor niet liep en als je gaat rijden dat hij er in of uit klikt
+1
@fendt farmer309c ja, dat denk ik ook.
Heb hem enkel laten draaien op blokken.
Dus, motor aangezet en in een kleine versnelling gezet.
Dit omdat ik bij een van de laatste gebruiken gemerkt had dat de 4 X 4 niet goed ging/schakelde.
nu ik hem ga restaureren wil ik elk deel afzonderlijk getest zien en weten dat het werkt alvorens alles te klaar te maken.
Zo weet ik dat als hij af is dat ook alles werkt naar behoren.
Wimsumar
Beste FENDT 106S Chrstoph: In onderstaande links moet volgens mij de onderdelentekening staan van de 4-wd-koppeling ( Heb het zelf niet gecontroleerd welke aangezien mijn koperdraadinternet niet automatisch ontlucht en downloaden alleen door middel van zeer langdurig doorstarten mogelijk is. En daar is mijn accucapaciteit (geduld) niet altijd toereikend voor. 😉 )

FENDT 106S Handleiding:

vieux.tracteurs.free.fr/pdf/…

FENDT 106S Onderdelenboek:

vieux.tracteurs.free.fr/pdf/…

Of:
FENDT 108SA Onderdelenboek:

vieux.tracteurs.free.fr/pdf/…

Nog een Duits forum met "zelfde" topic:

fendt-oldtimer.de/index.php/…
@Wimsumar ja, de onderdelen heb ik ook in handleiding.
Zo kan ik echter niet juist zien of deze schijf terug keert of niet, of je dit kan zien als hij is ingeschakeld.
Op het duidse staat er echter ook geen antwoord bij.
Hierbij word aangegeven van eens goed te reinigen en smeren.
Dat zal ik nu eerst eens doen en dan nogmaals testen.
Ik heb dit terug gevonden van een 108,denk dat ik dit ook eens kan proberen.

tractorfan.nl/topic/65872/
fendt fix fan
Goeie uitleg en foto's, is er ook iemand die een foto wil maken van de hendel waarmee de 4x4 ingeschakeld wordt? Naar mijn mening zit deze bij mij niet op de juiste plaats.
@fendt fix fan Wil dit morgen wel eens doen, het is dan wel zonder spatborden en dergelijke.
fendt farmer309c
@fendt fix fan

(klik om te vergroten)

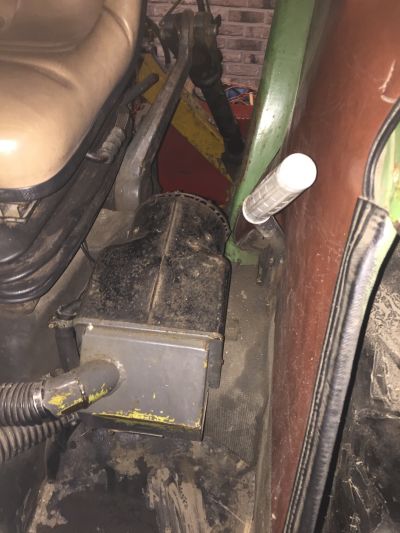

Hier is de 4x4 uit

(klik om te vergroten)

Hier aan

(klik om te vergroten)

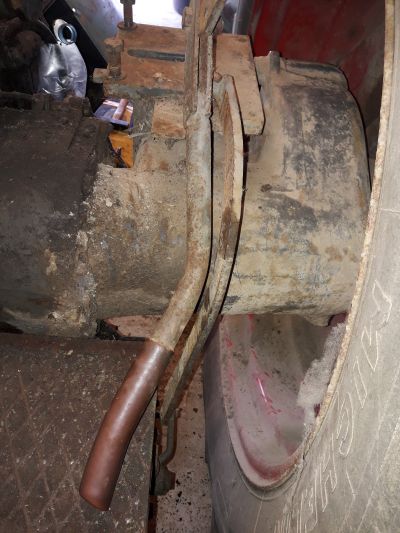

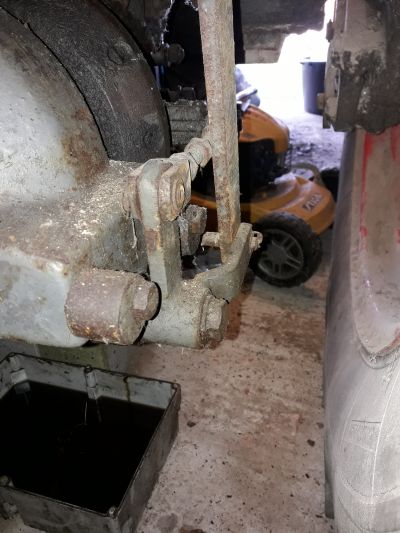

En dit is de stang die naar de koppeling loopt
+2
albert-fendt
Dit probleem heb ik ook gehad, die ring die naar voren schuift als je inschakeld drukt een stel kogels naar binnen waardoor je koppelijngsplaat gekoppeld word, bij mij was dat allemaal uitgedroogd waardoor hij niet goed vrijkwam en wel bleef janken op de weg, ik heb de koppeling uit elkaar gehaald, alles schoongemaakt en weer met vet in elkaar gezet, afgesteld met 0.8 mm vrije slag op de koppelingsplaat door de drukveer te verdraaien en borgen met de m8 boutjes. Die schuifmof moet je ook afstellen zodat hij nooit tegen de voor en achterkant kan lopen.
@albert-fendt Dus het kan ook zijn dat er vuil tussen zit en daardoor blijft hangen.
Dus, eerst goed reinigen en dan ook eens alles uit elkaar halen.
Merci.
fendt fix fan

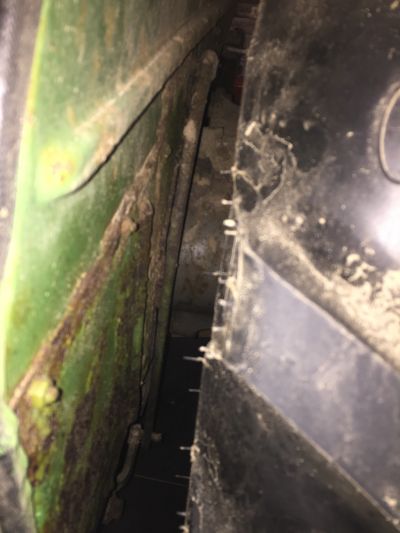

@Fendtfarmer309c Dit lijkt mij een LS cabine? bij mij zit het een beetje op een aparte manier, zit er bij jou aan de hendel ook een veer?
@fendt fix fan zo zit deze bij mij verbonden

(klik om te vergroten)

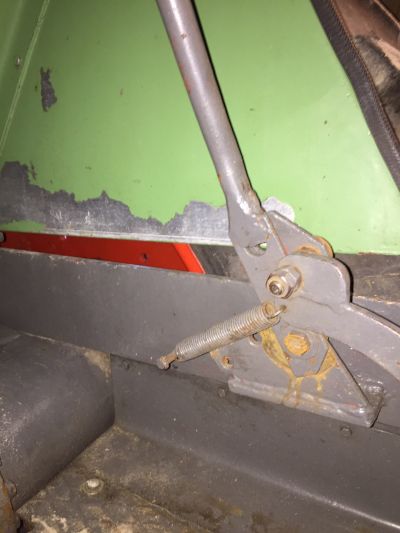

Deze hangt normaal aan het spatbord bediende 4X4

(klik om te vergroten)

Hendel onderaan aan inschakelmechanisme

(klik om te vergroten)

Stang die naar onder toe loopt

(klik om te vergroten)

4X4 uit geschakeld
fendt farmer309c
@fendt fix fan op onze 102 sa zit geen ls enkel een fritzmeijer klapraam wel met een veer volgens mij
fendt fix fan
@Fendt 106 S Christoph Aha, bedankt voor de foto's. Bij mij zit het toch anders, ik zal morgen eens foto's maken
fendt farmer309c
@fendt fix fan wat voor een Fendt is dat welk type ?
@fendt farmer309c fendt 106SA van 75
fendt farmer309c
@Fendt 106 S Christoph Ah dus @fendt fix fan heeft dus een oud model hebben die niet een andere 4x4 zoals de 'modern serie' die voor de 100serie kwam
fendt fix fan

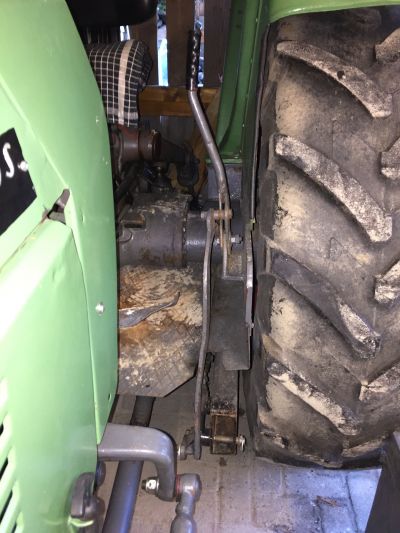

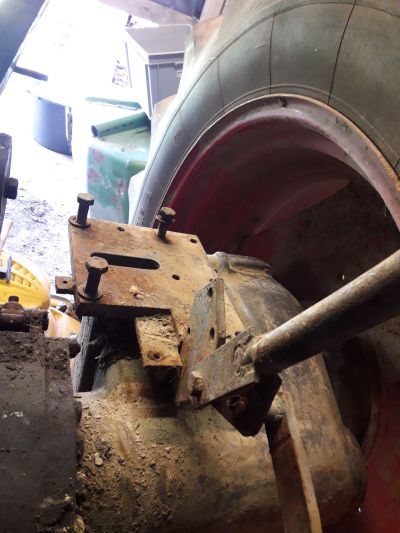

@fendt farmer309c Ik heb een 106SA van 74 (oud neusje). Ik heb es even foto's gemaakt. Bij mij is het anders omdat er ooit een voorlader op de trekker zat, de kokerbalken daarvan zitten nog deels aan de trekker. Daaraan zit de hendel voor de 4x4.

(klik om te vergroten)

De hendel met onderaan de kokerbalk van de (ex)voorlader.

(klik om te vergroten)

De bevestiging aan het "spatbord".

(klik om te vergroten)

De stang die naar achteren toe gaat.
