Mc-Cormick D 439 - Kan iemand mij vertellen waar deze stroomkabel, en onder welk nummer deze terug te lezen valt op het stroomschema?

Kan iemand mij vertellen waar deze stroomkabel, en onder welk nummer deze terug te lezen valt op het stroomschema?

Bij voorbaat dank.

Deel dit topic

Bijlages

(klik om te vergroten)

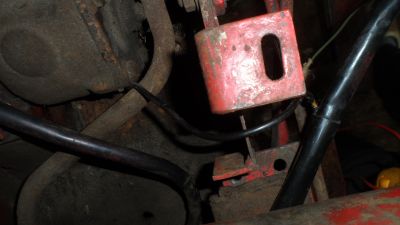

Het betreft de dunne kabel.

(klik om te vergroten)

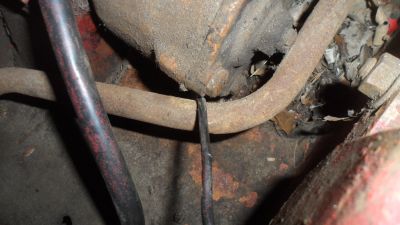

Tot hier kon ik de kabel volgen.

(klik om te vergroten)

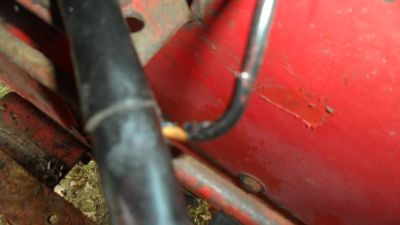

Op deze foto is te zien dat de kabel bruin is.

(klik om te vergroten)

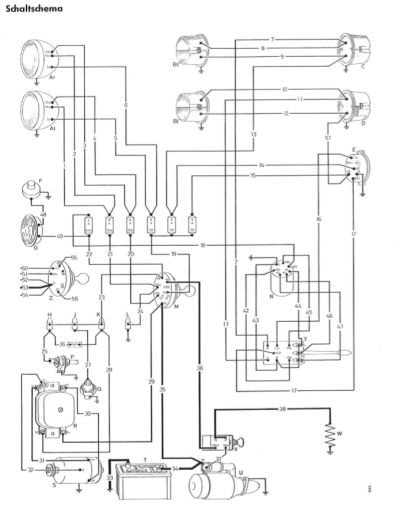

Het schakelschema

(klik om te vergroten)

Reacties

basia
Als je de kabel volgt vanuit de bundel ; waar gaat ie dan naar toe ? Moet toch ergens aangesloten zijn ?
Misschien een massa kabel ? Of een massa schakeldraad ?
+1
valmet
Het kan de schakeldraad van de claxon wel zijn deze maakt massa via het stuurhuis
basia
Ja ; veel kans op ; ik zie nu ook dat hij in het stuurhuis gaat , is dus nr 48.
Gaat naar de claxon drukknop op het stuur ; bij claxoneren maak je dan massa voor de claxon .

Kabel komt dus vanaf de claxon ; en gaat naar de claxon drukknop op het stuur .
hendry-blokzijl
Ik heb doorgemeten of het de claxon was, waarschijnlijk wel. Ik heb deze doorgemeten en de kabel kwam uit op een kroonsteen, en liep daar dood.
Dit brengt mij op het volgende punt, ik ben al een poos bezig met de elektronica op deze trekker, en vond deze stond mij niet aan. Vele kabels zijn verweerd of hebben geen bekleding meer. Ook zijn veel kabels verkeerd aangesloten en zijn er veel missende kabels. Daarom had ik besloten alle kabels te vervangen.
Dit brengt een nieuw probleem met zich mee: Ik heb op internet gekeken naar bekabeling echter zijn vele kleurcodes vaak niet verkrijgbaar en alleen per 100 meter. Weet een van jullie mischien een adres waar kabels verkrijgbaar zijn in iets kleinere hoeveelheden?
1046
Bruin is bij ih de massakabel . In de gehele trekkert
hendry-blokzijl

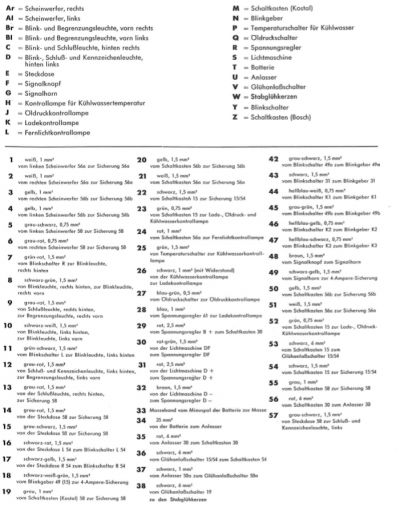

@1046 Alle kleuren staan erbij. De kabel naar de claxon (48) en de kabel naar de generator (32) horen bruin te zijn. Tevens is kabel 35 die naar de startmotor gaat bruin, deze hoort echter rood te zijn.
1046
@hendry-blokzijl dan is dees waarschijnlijk al een x vervangen
hendry-blokzijl
@1046 Dat dacht ik al. Dit was al op meerdere punten gebeurt. Zo kon de trekker bijvoorbeeld ook starten zonder sleutel.
1046
@hendry-blokzijl bij mijn 1046 kloppen de kleuren ook nie met et schema.heb zelf een nieuwe boom gemaakt. Bij mij is wit massa
hendry-blokzijl
@1046 Dit was ook al van plan. Waar heb je de kabels dan weg, op internet kan ik ze alleen vinden in hoeveelheden van 100 meter.
1046
@hendry-blokzijl vanaf me werk meegenomen toen der tijd, alle diktes waren daar op voorraad😊😊
hendry-blokzijl
@blauwe tractor Dankuwel, deze site had ik nog niet gevonden.
+1
joop-same
@hendry-blokzijl Een mechanisatie bedrijf bij jou in de buurt heeft vast wel bedrading per meter te koop.
Sanderrr
Ik denk niet dat je er zelf wat aan hebt, maar bedankt voor het stroomschema die je hebt bijgevoegd! Die ga ik namelijk zelf ook nog wel een keer nodig hebben, want mijn koplampen op de 436 doen het niet. Dankjewel 👍🏻
+1
hendry-blokzijl
@Sanderrr Mooi!
Op onderstaande link vind je nog meer documentatie.
ihcparts.nl/technische-informatie-1/
henrie-assinck
Je kunt ook een complete kabelboom bestellen.
Achterkant: traktorenersatzteile.de/motor-645/d-658/…
Voorkant: traktorenersatzteile.de/motor-645/d-659/…
