Mc-Cormick D 439 - Schakelingen van het knipperlicht relais

Ik heb een vraag over het knipperlicht relais in mijn McCormick D439.
Het relais ontbreekt helaas op mijn trekker, daarom wil ik deze zelf bouwen.
Mijn vraag is of iemand gegevens heeft over de interne contacten van dit relais, zoals tussen welke punten zit de spoel, wat is hiervan de plus en de gnd, en waar zitten de maak en verbreek-contacten?

Deel dit topic

Bijlages

(klik om te vergroten)

(klik om te vergroten)

Reacties

basia
Zelf een knipper-relais bouwen ? Inbouwen bedoel je ?

En modern knipperautomaat is tegenwoordig electronisch , d.w.z. de ingang (49) en de uitgang (49a) word "bediend" door een I.C. waardoor je de knipperfunktie op 49a krijgt .
Verder zit er meestal nog een massa (31) en een controlelampje aansluiting op (C)

Kijk maar eens op google : Hella 4AZ 003 787-001 ; heb je alles over knipper-automaten en schema.s
hendry-blokzijl

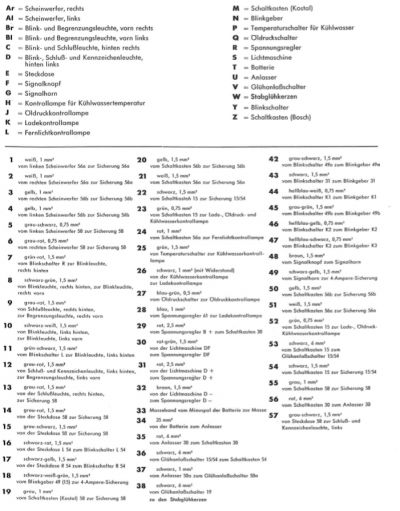

@basia Ik heb een bijbehorend stroomschema bij dit relais gevonden, ik kan er echter niet achter komen welke aansluitingen van het relais stroomschema overeenkomen met het stroomschema van de trekker.

(klik om te vergroten)

basia
Ik krijg het schema van de trekker ; en dan vooral van de knipperautomaat en schakelaar , niet duidelijk genoeg op mijn scherm , kan de nummers niet goed zien .
Misschien een duidelijker schema maken ?
hendry-blokzijl
@basia Ik heb even grotere foto's gemaakt. Hopelijk is het nu beter zichtbaar.

(klik om te vergroten)

(klik om te vergroten)

(klik om te vergroten)

+1
hendry-blokzijl
@hendry-blokzijl Ik zag net dat de website de foto niet op volledige grote weergeeft, ik hbe het schema van de volgende link:
drive.google.com/file/d/…
op bladzijde 34 en 35.
basia
Ik zit even te denken dat we hier te maken hebben met een gecombineerde stop-richtingaanwijzer instalatie ; dus een van de remlichten word gebruikt als richting aanwijzer bij afslaan .

Maar ik zou een 4 pens clignoteur nemen ; en dan 49a op 49a en 49b op de schakelaar aansluiten en dan maar 1 controle lampje gebruiken ( anders moet je een clignoteur hebben met 3 controle lampje aansluitingen )
En kabel 18 vanaf zekeringen komt aan 49 van clignoteur en 31 aan massa

Ik hoop dat dan alles goed werkt
basia
Heb me nog even wat verdiept in de schema.s ; wat apart is ,ik vind geen stoplicht schakelaar in het schema van de trekker .
Kun je die vinden op je trekker ?
Vaak worden of aparte stoplichten opgebouwd , zoals de latere trekkers bijna altijd het geval is .

Trouwens het schema van de clignoteur is van een gecombineerde met alarm lichten functie zie ik nu later ; dus gecompliceerder dan nodig is je trekker .

Het kan ook zijn dat er een 2e circuit op zit voor aanhanger (steckdose) dit zijn de aansluitingen 49b en vanaf R schakelaar L54 en R54 naar contactdoos dus .

Maar voor alleen trekker, pak je spanning vanaf zekering naar 49 op de clignoteur vanaf 49a naar 49a op R schakelaar
Eventueel 31 van clignoteur aan massa en C naar controle lampje op R schakelaar ;
als je het zo aansluit zouden de richting aanwijzers op de trekker moeten werken .

Hou me op de hoogte
hendry-blokzijl
@basia Ik heb inderdaad geen stoplicht schakelaar op de trekker zitten.
Zou het dan verstandiger zijn een een ander relais aan te schaffen? Zo ja welke zou de beste optie zijn?

Ik heb ook een stuknummer gevonden (3050948R91) Hier kon ik echter niks over vinden op internet. Zou iemand die een originele clignoteur heeft even een foto hiervan kunnen maken, zodat ik die als referentie zou kunnen gebruiken.
basia
Wil je het heel mooi doen ; kun je een clignoteur nemen van Hella ; 4 DN 008 768 -121
deze heeft 3 aansluitingen voor controle lampjes , die mee knipperen bij aanhangers (lampje 2 en eventueel 3 )

Wil je goedkoop ; koop je bij b.v. autosloper een clignoteur voor b..v. 5 euro , alleen deze hebben vaak geen aansluiting voor controle lampje(s) Optie is dan in het dashbord 2 controlelampjes maken voor L en R richting aanwijzer

Ook zijn er wel clignoteurs met 1 controle lampje aansluiting ( dus voor alleen trekker voldoende )
(heb hier wel een liggen , zal even naar onderdeel nummer kijken , als je wilt ) :
Hella ; 4 DM 003 360-021
basia
Een 2 of 3 pins clignoteur kan ook ; dan zet je de aansluitingen van een controle lampje op
L en R van de R a w schakelaar .
