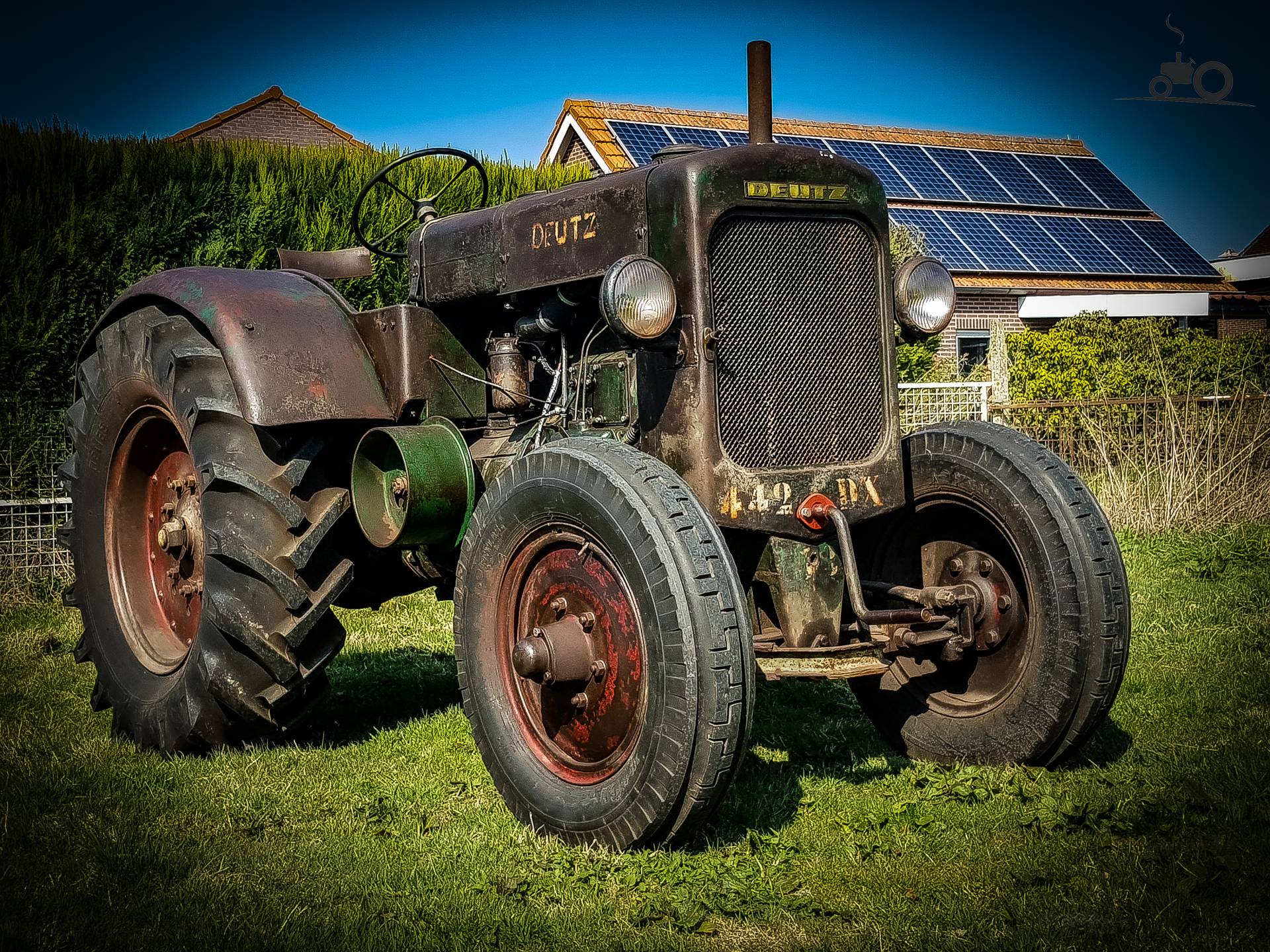

Deutz F2M315 - Waar kan ik aanhaalspanningen vinden van Deutz f2m315

Ze staan ergens op internet, maar ik kan ze niet vinden.
Wie oh wie, kan mij helpen
Gr. Wim Nijsen
Wim Nijsen

Reacties

+1
Kramer U800
@WaterDeutzer weet jij dit?
+1
WaterDeutzer
@Kramer U800 Ja, ik heb destijds alle documentatie uit Keulen meegekregen. Maar in die tijd werkte men nog niet met aanhaalkoppels. Voor de koppen bijvoorbeeld wel een volgorde. De uitleg over het koppel kwam er zo'n beetje op neer van "kwartslag voor breken stoppen".😂
+1
Kramer U800
@WaterDeutzer ondenkbaar tegenwoordig 😂 Tegewoordig willen ze dat je een ventieldopje van je fiets nog bijna met een moment sleutel aandraait. Vroeger moest alles nog met gevoel gemaakt worden.
+1
goeiedag eem
@WaterDeutzer dat klopt zo staat het ook in mijn boekje werkstatt boek van Karel Vermoesen, dan maak ik hem daar een paar foto's van
WaterDeutzer
@goeiedag eem Moet eens uitvlooien hoe ik mijn dikke map uit de jaren '70 eenvoudig digitaal kan maken en op tractorfan plaatsen. Een foto app zou makkelijk zijn. Als dat lukt gaat er nog veeeeel meer komen😉
+1
goeiedag eem
@WaterDeutzer ik kan hem wel foto's maken van hoe het omschreven staat in het boek en die naar hem toe sturen staan geen graden bij of Nm, bij de rest wel maar net deze niet, daar verwijzen ze naar de tekst
+1
goeiedag eem
@Wim Nijsen stuur maar een pb met je email adres maak ik je een foto`s van de gegevens die ik heb in een boek van die motoren, er staat geen Nm bij maar een verhaal en aantrekvolgorde. dan mail ik je dat wat ze daar omschrijven
JD3010
@goeiedag eem Volgens mijn gegevens trek je die ook niet op koppel vast maar op graden.
goeiedag eem
@JD3010 nee deze niet, staat zelfs geen Nm/ graden in de boeken, staat een verhaal over in een boek, hoe en wat, alles andere types staan wel met Nm/graden beschreven
JD3010
@goeiedag eem Bij mij staat het wel vaag omschreven, maar ik ben geen kenner, dus laat ik het wel aan de experts over. 👋
Wim Nijsen
@goeiedag eem
Ja, zou jij mij die gegevens willen mailen of iets dergelijks
Alvast hartstikke bedankt
Gr. Wim Nijsen
wimnijsen.n.t@kpnmail.nl
06-51333798
goeiedag eem
@Wim Nijsen stuur ze wel even via de whatsapp op je 06
Jpkd
Lagers schalen aandraaien met moment sleutel met een dop van 19 mm is dan geharde bout van m12 aanhaalmoment is 12 tot 14 Newton /meter op de monument sleutel wel originele en nieuwe borgplaatjes gebruiken.na montage van krukas lagersschaal controle krukas met hand draaien bij elke cilinder
goeiedag eem
@Jpkd weet niet waar je dit vandaan hebt maar in het boek staat bij alle motoren uit deze reeks handvast op20 tot 30 N en dan afhankelijk van welk onder deel 2 of 3x een aantal graden natrekken dus niet wat jij omschrijft, alleen staat er in mijn boek bij de f2m315 niets maar die moeten ook zeker op zoveel graden na getrokken worden net als alle andere uit die reeks
WaterDeutzer
@goeiedag eem Nee, de F2M315 heeft geen rekbouten maar gewone bouten. Alleen rekbouten draai je op graden. Aanhaalkoppels waren bij Deutz eind jaren '30 nog niet genormeerd maar met "armkracht" omschreven. Ik heb het destijds zelf bepaald naar boutmaat en op 20-22kg/m gezet. Koppakking van koper & asbest laten maken bij een "pakkingslager" in Amsterdam. Na 1x vast nog eens los en opnieuw vastgezet. Volgorde was wel aangegeven, maar zonder die info ook logisch te bepalen.
goeiedag eem
@WaterDeutzer bij de andere types op deze bladzijde staat het wel die ook uit die tijd periode komen, dat is dan wel weer raar
bas101
Voor de watergekoelde Deutz werd destijds in het serviceboekje het aantrekken van de kopbouten als volgt omschreven : kräftig anziehen ....
