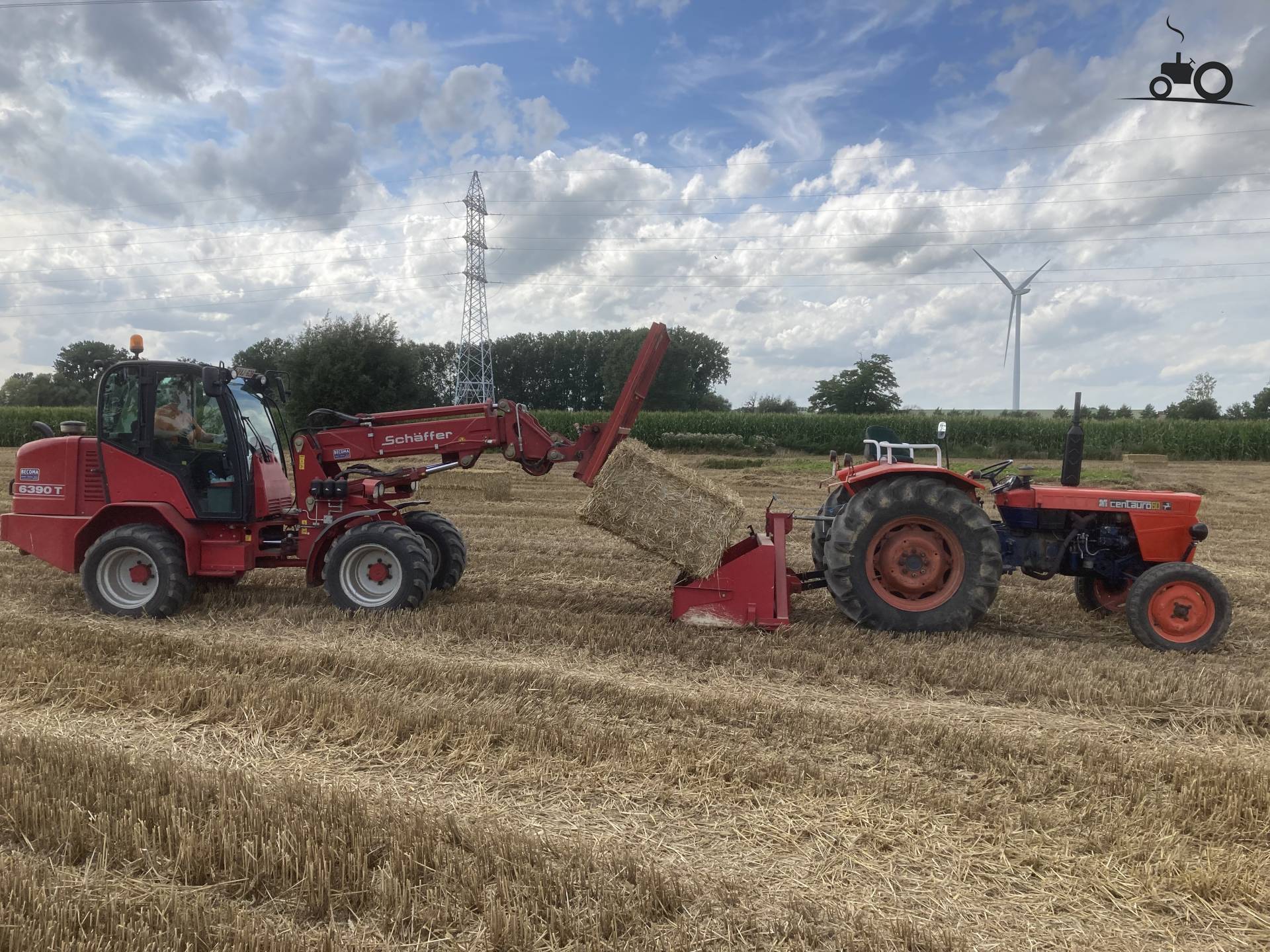

Illustratie van:
  1. Forum
    2. ›
  2. Het werken aan een tractor

Schaffer onbekend - kruishendel

Hallo luitjes,

ik ben bezig onze schaffer 330 op te knappen.
Nu wil ik de bedienings handels die nu voor het stuur zitten wijzigen in een kruishandel rechts naast de bestuurder.
Ik heb eea gevonden over verlengkabels die aan de ventielen worden gemaakt enzo. Heeft iemnand hier ervaring mee en tips ?

Deel dit topic

Laatste

Reacties

de yanmarman
Ventielplok verplaatsen in iedergeval
iseki-Sarah
@Yannarman,

ventielblok verplaatsen is geen optie, gezien de stamleidingen dan ook allemaal aangepast moeten worden.
de yanmarman
Er is geen andere optie
ramrod
@de yanmarman
Waarom niet? Kijk maar eens naar de bediening van een voorlader. Bijvoorbeeld van Stoll is veel te koop bij kramp, met meerder lengtes bowdenkabel.
Alleen de aansluiting met het ventielenblok zal waarschijnlijk creativiteit vrangen
de yanmarman
@ramrod

Al eens op een schaffer gezeten ???
Want die bediening is totaal anders al een voorlader
ramrod
@de yanmarman
Ja, wel eens. Wel heel regelmatig zelfs.

Wat bedoel je met anders?
In beide gevallen moet er aan een stuurschuif getrokken en geduwd worden.
de yanmarman
Ook op zo'n oude ?
ramrod
@de yanmarman
Zo'n oude heb ik nooit mee gewerkt, wel aan gewerkt.

Maar de laatste regel van mijn vorige opmerking klopt toch?
Voordeel bij zo'n 330 is dat je er heel goed bij kunt lijkt me.
de yanmarman
Die zit vanvoor onder het stuur dus heel moeilijk om (netjes) er kabels aan te krijgen
iseki-Sarah
Het ventielblok zit aan de voorkant van het stuur, de slangen gaan gelijk vanuit het ventielblok naar de cylinders. Er is genoeg ruimte aam aan het ventielblok te komen.
ramrod
Kijk bijvoorbeeld maar eens bij een trekker hoe de toerentalverstelling van de aftakas werkt, of de hydrauliek- of schakelhendels. Deze werken heel vaak via bowdenkabels, en op de zelfde manier is er veel te maken.
Misschien kun je een heveltje aan de bestaande handbediening maken, waaraan je de bowdenkabels kunt aansluiten
chiel-fendt 936
Weet niet of het gaat maar kun je er geen elektrisch ventielenblok opzetten en een elektrische kruishendel
mennointer
Wij hebben ook een 330 en ik wou dat ook gaan maken maar dat is niet zo makkelijk als het lijkt wand je hebt wijnig ruimte voor de hydroliek slangen onderdoor te leggen
iseki-Sarah

Hier enkele foto's van de situatie, oordeel zelf
foto1
foto2
foto3
foto4
ramrod
Ik blijf van mening dat het kan. Verleg het bevestigingspunt van de bowdenkabels naar beneden door bijvoorbeeld stripjes als reactiestangen tussen de hevel waar nu de hendel op zit en de kabel te maken. Zo'n stripje past net tussen de hydrauliekkoppelingen aan het blok door.
Je kunt steuntjes voor de bowdenkabels aan het frame lassen, onder het ventielenblok. De kabels kunnen dan zo met een bocht naar achteren, want ik neem aan dat je de hendel naast de stoel wil?

Ik zie op foto 4 een stressballetje op de grond liggen. Wees er zuinig op, want die kun je nog wel eens nodig zijn
😄
iseki-Sarah
HOi Romrod, idd lijkt het handigste de hendel recht naast de stoel te monteren.
zit nog te denken hoe ik de kabels aan het ventiel moet knopen. De derde functie is niet in gebruik bij ons.
iseki-Sarah
Heb inmiddels een account aanvraag gedaan bij diverse zaken hier in de omgeving om te shoppen via mypartspartner.nl, maar komt maar niet van de grond. Nog maar even afwachten.
iseki-Sarah
Account heb ik inmiddels ontvangen. Nu kan het uitzoeken gaan beginnen.
